Особенности Объекта O.Polyeth
подробнее…
Производство и отгрузка товарного полиэтилена включает в себя несколько стадий, организационно представленные в виде цехов.
Цех 101 (газоразделения) представлен в модели только в качестве поставщика сырья для Цеха 105 (синтеза) установкой «Цех101=>», моделирующей поступление сырья – этилена из цеха газоразделения, описываемого емкостью «=>Этилен» убывающим итогом в промежуточные резервуары цеха 105, опиваемых емкостью «Этилен».
Цех 105 (синтеза) представлен в модели установкой по производству полиэтилена высокого давления «Полимир-50», производящей из сырья – этилена емкости «Этилен» разными режимами работы установки марки товарного полиэтилена, поступающих в резервуары цеха, описываемых отдельными емкостями под каждую марку «Э-153», «Э-158», «Э-162», «Э-168», «Э-175».
Цех 106 (конфекционирования) представлен в модели в качестве потребителя продукции цеха 105 и отгружающего заказчикам товарный полиэтилен, установками «Ц106:153», «Ц106:158», «Ц106:162», «Ц106:168», «Ц106:175», моделирующих поступление каждой выпускаемой марки продукта в цех 106 — на конфекционирование и в отдел сбыта, отгружая произведенный полиэтилен разных марок из емкостей «Э-153», «Э-158», «Э-162», «Э-168», «Э-175», отправленный объем которого учитывается нарастающим итогом емкостями «Э-153=>», «Э-158=>», «Э-162=>», «Э-168=>», «Э-175=>» для каждой марки продукта
Схема Объекта

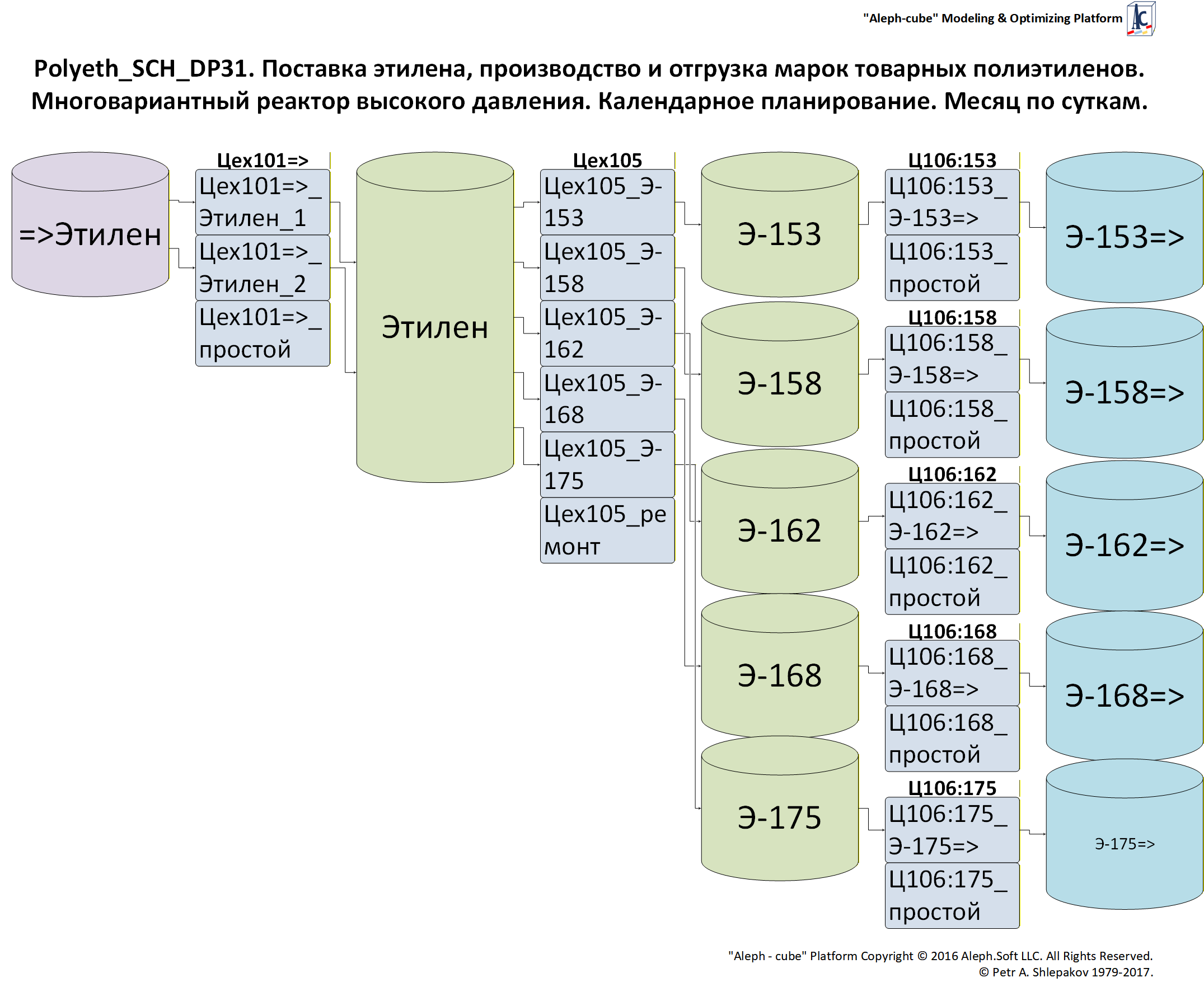

Рисунок. Потоковая схема объекта «со стрелками»
